伯努利自清洗过滤器

基础物理学,特殊工程学为了提供自动自清洗过滤器,我们利用Daniel Bernoulli在1700年代首次描述的物理学规则设计了这款伯努利自清洗过滤器。伯努利原理说增加流体速度会导致静压下降。在伯努利过滤器中,这种压力下降将过滤器内部滤篮产

在线订购

基础物理学,特殊工程学

为了提供自动自清洗过滤器,我们利用Daniel Bernoulli在1700年代首次描述的物理学规则设计了这款伯努利自清洗过滤器。伯努利原理说增加流体速度会导致静压下降。在伯努利过滤器中,这种压力下降将过滤器内部滤篮产生“吸入效应”,以便颗粒可以被冲走。

伯努利自动过滤器是一种简单而有效的过滤器。它由一个包含内部滤篮的壳体组成。滤篮里面是一个平盘式活塞。壳体包括入口和出口及排污口。


过滤器参数:

◇流量范围大,单台设备由30到7000立方米/小时

◇过滤精度从0.15毫米到10毫米;

◇压力等级达到PN25

◇滤芯种类:不锈钢楔形网/不锈钢冲孔骨架


优点一览:

◇与传统的自清洗过滤器相比,伯努利自清洗过滤器的优点是简单的设计和非接触式滤芯清洗的原理。

◇将过滤器简单地集成到生产过程中,可以在不改变设备的情况下对设备进行持续的运行。

◇由于过滤器与反冲洗过滤器不同,在实际清洗过程中不会使用大气压降,因此它是可以在低至0.4bar的工作压力下使用的自清洗过滤器。

◇元件自动清洗,免维护,大大降低了成本;

◇在自清洗过程中连续过滤

◇可以安装在任何方向;

◇易于处理,低重量的设计;

◇低清洗流量和较低的损失;

◇由于压降较低,可节约能源成本。


适用行业:水处理,循环冷却系统,热交换器保护,喷嘴保护,压舱水处理系统等等;

适用流体:湖水,河水,海水,地下水,废水,工艺用水,冷却循环水,清洗水等等;


伯努利自清洗原理

1)过滤

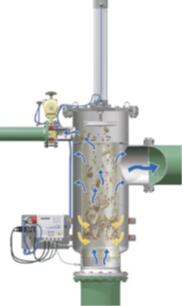

过滤器处于正常过滤阶段。根据流体力学的规律,颗粒沉积在过滤器滤芯上,从顶部开始并继续朝底部蔓延。这个过滤阶段的持续时间取决于介质的污染程度。

由于设计和流体力学条件,在此阶段过滤器入口区域没有颗粒沉积。

2)过滤和首次清洗阶段

在这个清洗阶段,清洗阀打开并产生相对于管道系统中主要系统压力的压降。通过这种压降,较粗且易于清洁的颗粒从滤芯中冲出。 过滤在整个过程中继续进行,同时通过位于清洗出口管中的阀门来限定清洗流量并对其进行限制。清洗过程通过监测压差或基于时间的控制算法来触发。

3)过滤和第二次清洗阶段

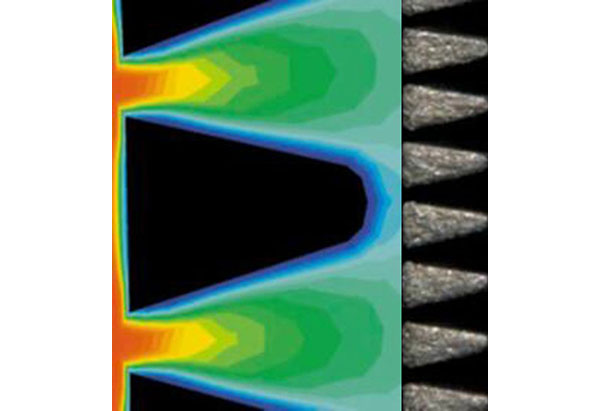

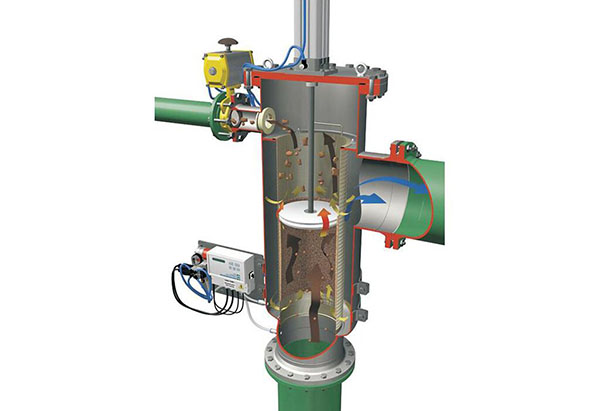

清洗阀打开,气动驱动的活塞连同清洗盘一起进入过滤器滤芯区域;清洗盘和滤芯之间的间隙中速度大幅增加会导致静压下降(伯努利效应),在清洗盘的部分区域中,过滤器清洁侧上的外部压力高于清洗盘和滤芯之间区域中的外部压力。再加上大大增加的流速,在过滤元件中产生“吸入效应”。

通过同时打开的清洗阀由此产生的压降,污染物被冲出过滤器。

4)过滤和后面的清洗阶段

当清洗盘到达其初始位置时,清洗阀保持打开状态,这使剩余的颗粒离开过滤器;在清洗盘的向上运动期间,过滤器滤芯的下部区域也通过由伯努利原理产生的流动条件产生的自清洗效果来清洗。



(1)



(2)


(3)


(4)
