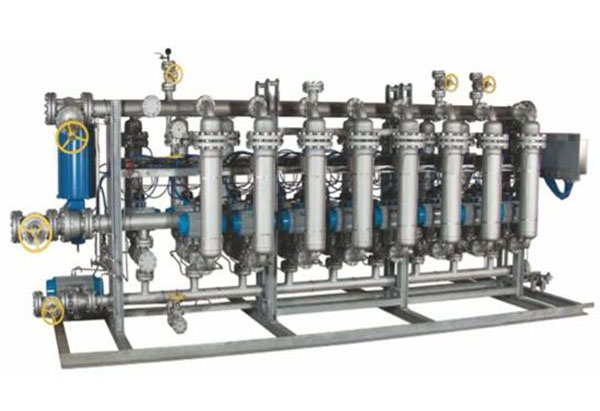

列管式全自动反冲洗过滤器
模块化反冲洗过滤器简介模块化反冲洗过滤器是本公司研发的新型全自动过滤系统,可以灵活地根据过滤流量大小及杂质含量多少,增减过滤器数量,组成反冲洗过滤系统。该过滤器适用于低粘性液体的过滤,如在污水、溶剂、汽油、重型焦化汽油、柴油、渣油等液相。模

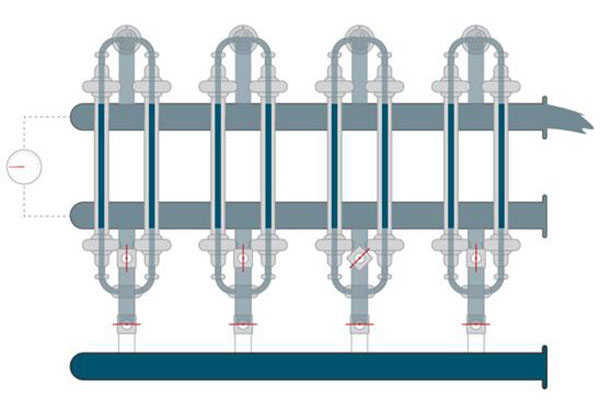

模块化反冲洗过滤器简介
模块化反冲洗过滤器是本公司研发的新型全自动过滤系统,可以灵活地根据过滤流量大小及杂质含量多少,增减过滤器数量,组成反冲洗过滤系统。该过滤器适用于低粘性液体的过滤,如在污水、溶剂、汽油、重型焦化汽油、柴油、渣油等液相。模块化反冲洗过滤器即可用于净化流体,满足过滤的洁净度要求;也可用于保护后道关键设备,避免因颗粒堵塞、磨损或结垢而导致关键设备运转寿命缩短或运转效率降低;也可以利用该过滤器收集反冲洗排出液体,回收其中高价值固体颗粒。
模块化反冲洗过滤器自动化运转,免人工清洗,占地面积小,低压差工作,节约能源,采用独特的高性能滤网反冲洗,耗用的反冲洗液体少。传统手动型过滤器,在运转一定时间后,杂质堵塞压损增大,因此为延长过滤器纳污量及对应的工作时间,不得不增大过滤面积,并需频繁切换备用过滤器,人工拆卸过滤器,冲洗滤网;如切换不及时,不断增大的压差将会挤压滤网,缩短其使用寿命,造成不可预期的滤网破损,从而影响产品的品质或使下游关键设备发生故障。
工作原理
当液体通过过滤器时,其中的颗粒杂质被拦截在滤网的外表面,累积形成滤饼,使过滤器进出口之间压差逐渐变大,当压差到达某预设值时,即表明滤饼达到一定的厚度,此时滤网的可过滤流量越来越小,控制器启动反冲洗动作,液体从滤网内部反向往外流动,带走表面的杂质,根据反冲液体来源不同,反冲洗方式分为:

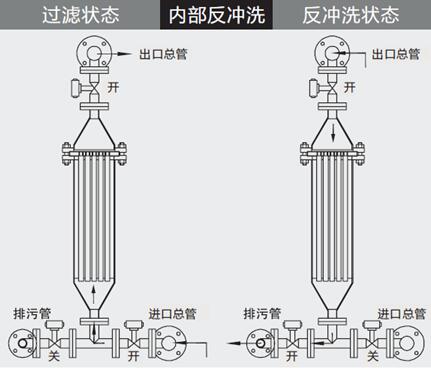

内部反冲洗:利用其它过滤器的滤液逆向流动来冲洗滤网外表面的滤饼,反冲洗时,控制器切换待反冲洗过滤器的阀门打开排污阀,其他过滤器过滤后流体的一部分液体逆向流动反冲洗该过滤器,迅速清除滤网表面的滤饼,排出残液流入集污管道,然后关闭排污阀,打开进口阀,恢复到正常过滤状态。控制器对过滤器逐一反冲洗后,整个反冲洗过程完成,当其中一个过滤单元被反冲洗时,其他过滤器处于正常过滤状态。该反冲洗方式用于粘性较低的非贵重流体且要有较大的反冲压力的(即系统压力大于4Kg,视粘度而有一定差异)。

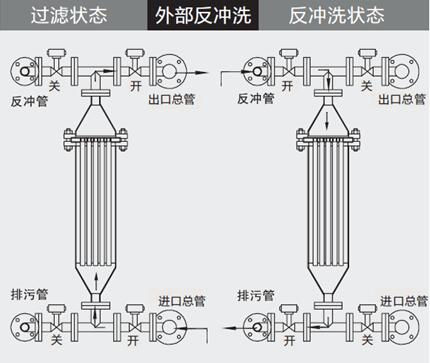

外部反冲洗:用外部接入的干净流体(液体或气体)来辅助冲洗滤网表面的滤饼,反冲洗时,控制器切断其中一个过滤器的进出口阀门,然后开启辅助反冲洗流体的进口阀,通入一定量流体,当反冲压力到达反冲流体的进口压力,迅速打开排污阀,出现液(气)压脉冲,迅速清除滤网表面的滤饼。然后关闭反冲流体进口阀,关闭排污阀,然后打开物料进口阀,打开出口阀,恢复到正常过滤状态。控制器对过滤单元逐一反冲洗后,整个反冲洗过程完成,当其中一个过滤单元被反冲洗时,其他仍处于正常过滤状态。该反冲洗方式一用于粘性稍高,或贵重液体,需较大的反冲压力,(小于4Kg,视粘度而有一定差异)。
过滤器参数:
◇过滤精度从25微米到1000微米;
◇压力等级达到PN63(更大可定制)
◇工作温度:-40~300℃
◇滤芯种类:不锈钢楔形网/不锈钢烧结网
◇防爆等级:按客户要求
◇反洗介质:滤后液
优点一览:
◇反冲洗时可连续过滤,无需系统停车,减少停车成本,降低运行成本;
◇模组化组合,增加一个过滤单元即作为整个过滤系统的备用,低停机风险,投资小;
◇扩展性强,通过增加数个过滤单元即扩大过滤量,满足扩产或工艺调整需要;
◇可实现DCS(分散控制系统)远程控制,随时监控调整过滤系统运行状态;
◇采用独特的NOVO高性能滤网,压损低,反冲效率高,超长使用寿命,维护成本低;
◇耐压差大,再生效果好,易冲洗;
◇设备占地面积小;
高性能滤网
模块化反冲洗过滤器采用了高性能金属网,过滤精度25-1500μm,表面为螺旋线式的缝隙,开孔间隙均匀高度一致,过滤效果稳定;滤网表面光滑,能防止颗粒堵塞卡死,反冲洗效率高,更能胜任对蜡、沥青质、微织维等杂质的过滤;
整体性结构,强度高,耐受高强度的正反高压力,超长使用寿命。过滤组件采用了窄丝、小直径的金属网,多根组合,极大地增加了过滤面积, 并减小了占用空间, 提高了滤元表面的孔隙率,每根滤网皆可独立拆卸更换,减少用户备件更换成本。
应用领域
石油炼化:柴油、汽油、石脑油、FCC油浆、减压渣油加氢脱硫、常压渣油加氢脱硫、常压瓦斯油、焦化蜡油、减压瓦斯油;
其他液体:溶剂、酸碱液过滤等。
