无锡管道式自清洗过滤器
管道自清洗过滤器简介原水通过位于其后面的过滤元件开口进入,由于横截面减小,过滤元件中的轴向流动速度增加到5-7m / s,在过滤元件的末端,设置了锥形杂质收集器,所有滤芯都放置在收集器上。原水的过滤根据过滤器元件的后三分之一中的伯努利定律进
管道自清洗过滤器简介
原水通过位于其后面的过滤元件开口进入,由于横截面减小,过滤元件中的轴向流动速度增加到5-7m / s,在过滤元件的末端,设置了锥形杂质收集器,所有滤芯都放置在收集器上。
原水的过滤根据过滤器元件的后三分之一中的伯努利定律进行。原水从内向外流过过滤元件,清水流过杂质收集器,由另一端开口排出。由于过滤器元件中的轴向流速为5-7 m / s,杂质颗粒被冲进锥形收集器。过滤器反洗由差压启动(原水和清水侧之间的压力差);此外,控制箱中的可调时间继电器也可使过滤器反冲洗。
工作原理
在过滤器反洗开始时,电动反洗阀打开,一小部分原水流过开始反洗。杂质收集器中的颗粒从过滤器中冲出,反冲洗过程中过滤器元件的轴向流速增加到10 m / s,这种高轴向速度额外清洁过滤元件。此外,过滤元件有一个负压,保证了清水从外到内的反洗。10-20秒后,反洗过程结束,反洗阀自动关闭。在反洗过程中,过滤不会中断。

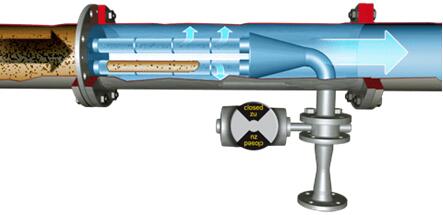

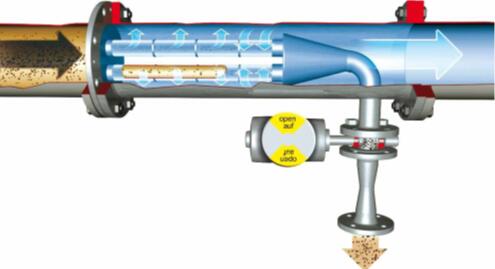

过滤 | 反洗 |
---|---|
![]() | ![]() |
过滤器参数:
◇1立方米/小时至25,000立方米/小时
◇过滤精度从0.05毫米到5毫米;
◇压力等级达到PN63
◇管道口径:DN50-DN3000
◇过滤器材质:碳钢、不锈钢
◇滤芯种类:不锈钢楔形网
优点一览:
◇高反洗速度(高达10米/秒)
◇任何安装位置(水平/垂直)
◇简单的安装(联机结构)
◇低磨损(过滤器中没有可移动部件)
◇低反洗水损失
◇在过滤过程中没有压差增加
◇现成的布线
◇可根据客户的要求进行特殊设计
适用行业:水处理,循环冷却系统,热交换器保护,喷嘴保护,泵前保护,压舱水处理系统等等;
适用流体:湖水,河水,海水,地下水,废水,工艺用水,冷却循环水,清洗水等等;
